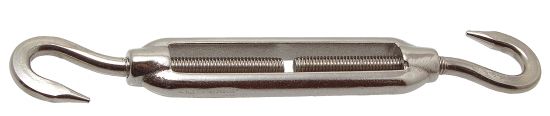

TENDEUR CROCHET-CROCHET TENDEUR DEUX CROCHETS Inox A4 (Modèle : 9810)

Accueil » ACCES RAPIDE » Visserie Vrac » Accastillage câbles et chaînes » Accastillage Inox A4 » TENDEUR CROCHET-CROCHET TENDEUR DEUX CROCHETS Inox A4 (Modèle : 9810)

Photos

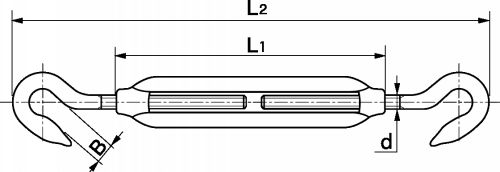

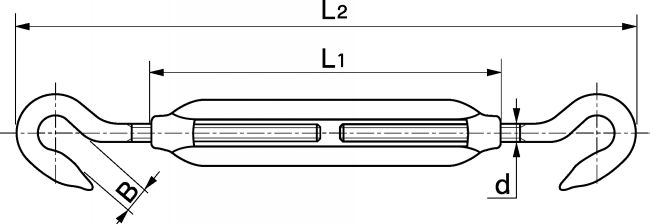

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 981005

Informations

REMARQUE
- Ne pas utiliser comme produit de traction ou de levage.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 981004-4 981005-5 981006-6 981008-8 981010-10 981012-12 981016-16 981020-20

+

d (mm) --------- Tout 4 5 6 8 10 12 16 20

B (mm) --------- Tout 6 9 10 11 12 14 16 18

L1 (mm) ----------- Tout 60 70 90 120 150 200 250 300

L2 (mm) ----------- Tout 95-135 120-178 150-218 200-290 240-360 310-480 390-580 440-680

D

NC

981004-4

4

6

60

95-135

D

NC

981005-5

5

9

70

120-178

D

NC

981006-6

6

10

90

150-218

D

NC

981008-8

8

11

120

200-290

D

NC

981010-10

10

12

150

240-360

D

NC

981012-12

12

14

200

310-480

NC

NC

981016-16

16

16

250

390-580

NC

NC

981020-20

20

18

300

440-680

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
