RONDELLE ÉLASTIQUE ONDULÉE RONDELLE ONDUFLEX B Inox A4 DIN 137 B NF 27620 (Modèle : 9104)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A4 » RONDELLE ÉLASTIQUE ONDULÉE RONDELLE ONDUFLEX B Inox A4 DIN 137 B NF 27620 (Modèle : 9104)

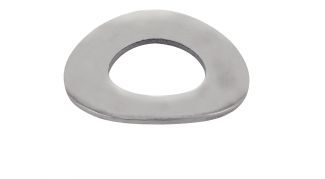

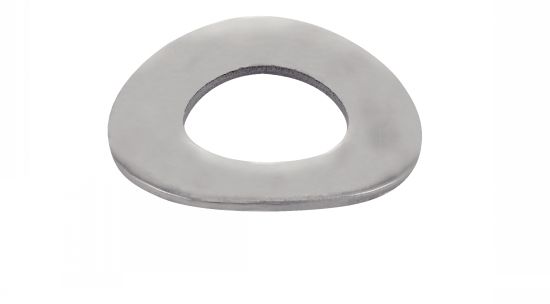

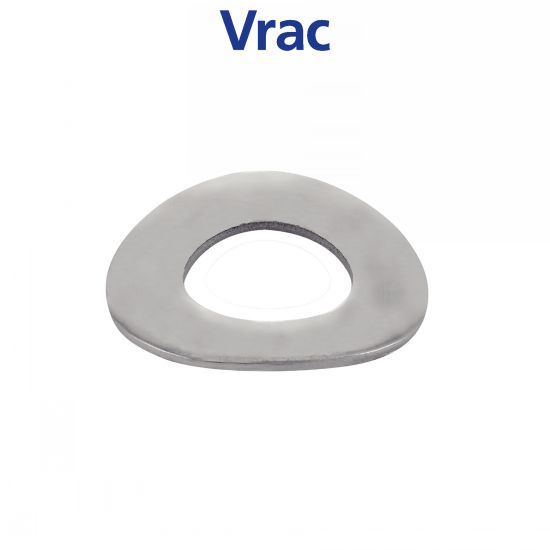

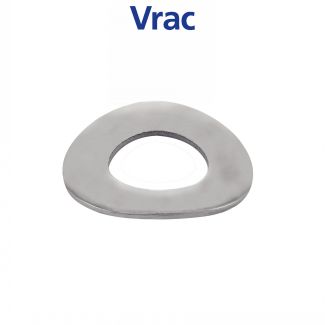

Photos

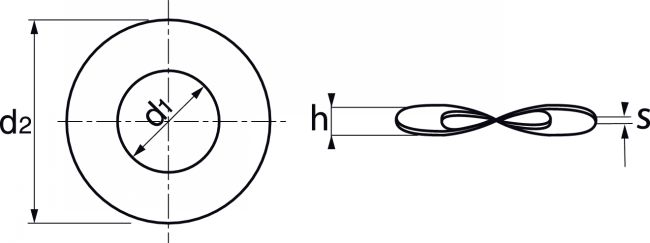

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 910402

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 910402-2 910425-2,5 910403-3 910404-4 910405-5 910406-6 910408-8X15 910410-10 910412-12

+

d (mm) --------- Tout 2 2,5 3 4 5 6 8 10 12

d1 (mm) ----------- Tout 2,2 2,8 3,2 4,3 5,3 6,4 10,5 13

d2 (mm) ----------- Tout 5 5,5 8 6 9 11 15 21 24

s (mm) --------- Tout 0,3 0,5 0,4 1 1,2

h (mm) --------- Tout 0,7 0,9 1,6 1,25 2 2,2 2,6 4,2 5

D

NC

910402-2

2

2,2

5

0,3

0,7

D

NC

910425-2,5

2,5

2,8

5,5

0,3

0,9

NC

NC

910403-3

3

3,2

8

0,5

1,6

D

NC

910404-4

4

3,2

6

0,4

1,25

D

NC

910405-5

5

4,3

9

0,5

2

D

NC

910406-6

6

5,3

11

0,5

2,2

NC

NC

910408-8X15

8

6,4

15

0,5

2,6

NC

NC

910410-10

10

10,5

21

1

4,2

D

NC

910412-12

12

13

24

1,2

5

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
