RONDELLE CONTACT MOYENNE RONDELLE CONTACT STRIÉE M Inox A4 NFE 25511 M (Modèle : 9101)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A4 » RONDELLE CONTACT MOYENNE RONDELLE CONTACT STRIÉE M Inox A4 NFE 25511 M (Modèle : 9101)

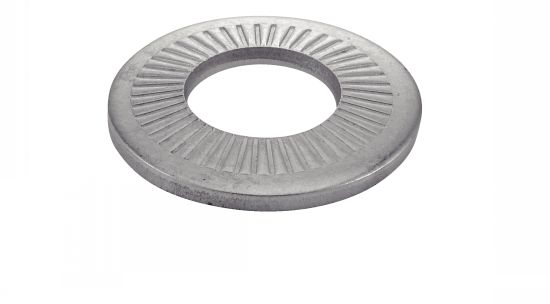

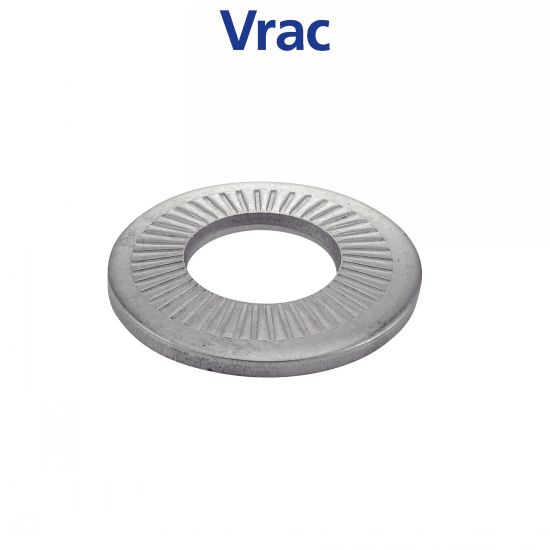

Photos

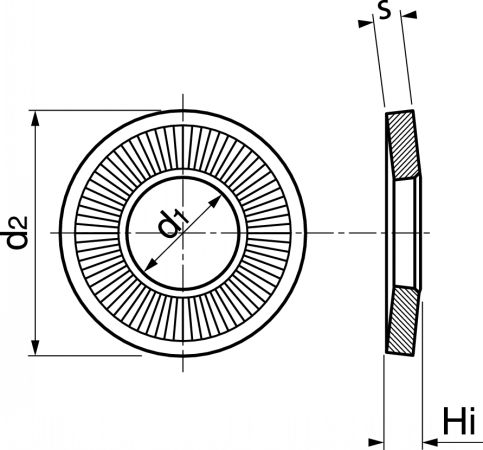

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 910103

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D

Prix * --------- Tout NC

Ref ---- Tout 910103-3 910104-4 910105-5 910106-6 910108-8 910110-10 910112-12 910114-14 910116-16

+

d (mm) --------- Tout 3 4 5 6 8 10 12 14 16

d1 (mm) ----------- Tout 3,1 4,1 5,1 6,1 8,2 10,2 12,4 14,4 16,4

d2 (mm) ----------- Tout 8 10 12 14 18 22 27 30 32

s (mm) --------- Tout 0,6 0,9 1,1 1,3 1,4 1,6 1,8 2,4 2,8

hi (mm) ----------- Tout 1 1,4 1,8 2,1 2,35 2,75 3,1 3,7 4,1

D

NC

910103-3

3

3,1

8

0,6

1

D

NC

910104-4

4

4,1

10

0,9

1,4

D

NC

910105-5

5

5,1

12

1,1

1,8

D

NC

910106-6

6

6,1

14

1,3

2,1

D

NC

910108-8

8

8,2

18

1,4

2,35

D

NC

910110-10

10

10,2

22

1,6

2,75

D

NC

910112-12

12

12,4

27

1,8

3,1

D

NC

910114-14

14

14,4

30

2,4

3,7

D

NC

910116-16

16

16,4

32

2,8

4,1

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
