RÉDUCTION F > M Inox 316 (Modèle : 9171)

9171 RÉDUCTION F > M Inox 316

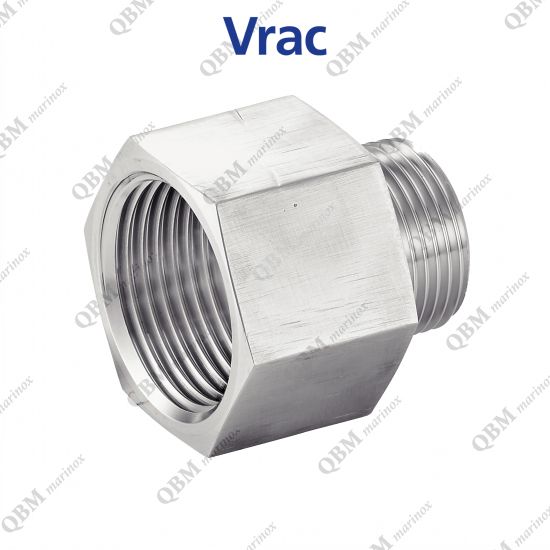

Photos

Réduction F > M

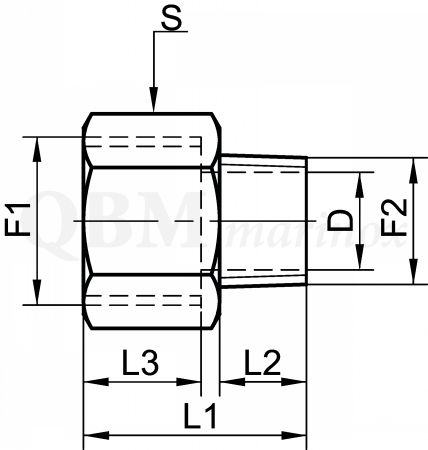

Dessins techniques

Réduction F > M
EXEMPLE DE COMMANDE : Référence
917103

Informations


Réduction femelle / mâle - Inox 316

Cette réduction en inox 316 permet de réduire un filetage et d'adapter le raccordement dans un réseau fluide.
Elle est proposée pour des filetages allant de 1/4" à 1"1/2.

Cette réduction inox dispose d'une entrée femelle et une sortie mâle.
Elle est proposée avec un filetage GAZ selon ISO 7-1.

Ce modèle peut supporter une pression nominale de 20 bar à 20°C et 16 bar à 100°C

Documents

Schéma 0

Quantité

+
D
NC
917103
10-8
3/8"
1/4"
5
28
11
14
23
D
NC
917104
15-10
1/2"
3/8"
12
30
11
16
24
D
NC
917105
20-15
3/4"
1/2"
15
36
14
18
30
D
NC
917106
25-20
1"
3/4"
20,5
40
14
22
38
D
NC
917107
32-25
1"1/4
1"
26
48
18
25
50
D
NC
917108
40-32
1"1/2
1"1/4
34
49
18
26
55
D
NC
917109
50-40
2"
1"1/2
40
51
19
27
65

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
