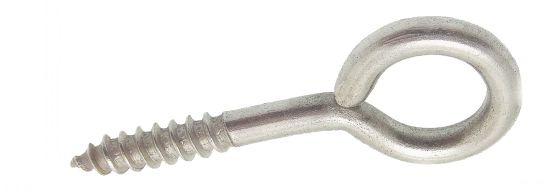

PITON ROND PITON FILETAGE BOIS Inox A2 (Modèle : 9215-01)

Accueil » ACCES RAPIDE » Visserie Vrac » Pitonnerie » Pitonnerie Inox A2 » PITON ROND PITON FILETAGE BOIS Inox A2 (Modèle : 9215-01)

Photos

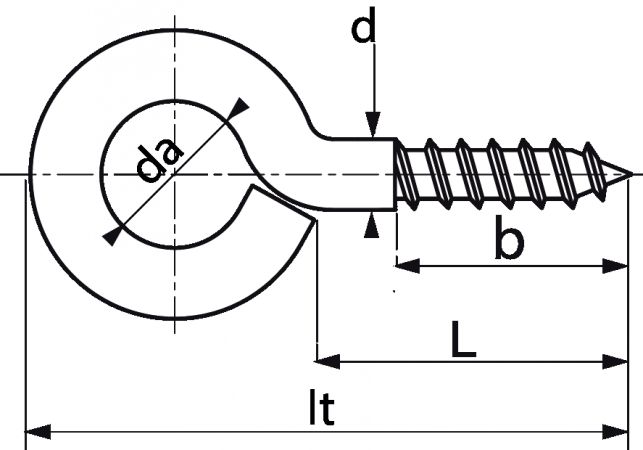

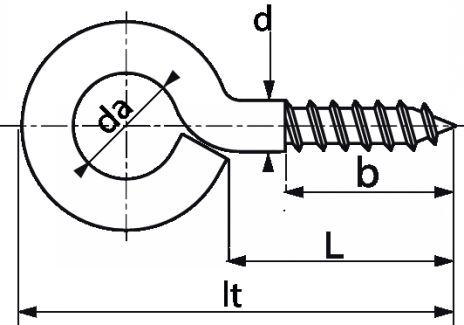

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 921550

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 921550-2,5X10 921551-3X16 921506-3X20 921501-3,5X20 921502-4X25 921503-4X30 921532-4X50 921556-5X40 921533-5X50 921534-5X60 921535-6X60 921536-6X70 921537-6X80 921554-6X100 921555-7X100 921553-7X140

+

d x L / lt ---------------- Tout 2,5X10/20 3X16/25 3X20/30 3,5X20/35 4X25/45 4X30/55 4X50/70 5X40/65 5X50/70 5X60/80 6X60/90 6X70/100 6X80/110 6X100/130 7X100/130 7X140/170

da --- Tout 5 6 9 10 12 15 14 16 18 18,5

b - Tout 6 10 12 15 18 25 24 30 35 42 46,5

D

NC

921550-2,5X10

2,5X10/20

5

6

D

NC

921551-3X16

3X16/25

6

10

D

NC

921506-3X20

3X20/30

6

10

D

NC

921501-3,5X20

3,5X20/35

9

12

D

NC

921502-4X25

4X25/45

10

15

D

NC

921503-4X30

4X30/55

12

18

D

NC

921532-4X50

4X50/70

15

25

D

NC

921556-5X40

5X40/65

14

24

D

NC

921533-5X50

5X50/70

14

30

D

NC

921534-5X60

5X60/80

16

30

D

NC

921535-6X60

6X60/90

18

35

NC

NC

921536-6X70

6X70/100

18

35

D

NC

921537-6X80

6X80/110

18

42

D

NC

921554-6X100

6X100/130

18

42

D

NC

921555-7X100

7X100/130

18

42

D

NC

921553-7X140

7X140/170

18,5

46,5

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
