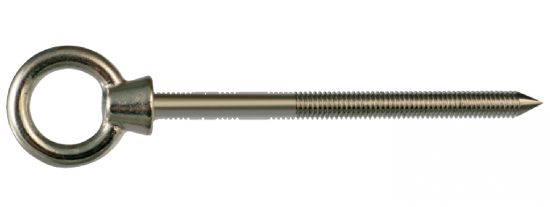

PITON À OEIL FILETAGE BOIS PITON ANNEAU Inox A4 (Modèle : 9877)

Accueil » ACCES RAPIDE » Visserie Vrac » Accastillage câbles et chaînes » Accastillage Inox A4 » PITON À OEIL FILETAGE BOIS PITON ANNEAU Inox A4 (Modèle : 9877)

Photos

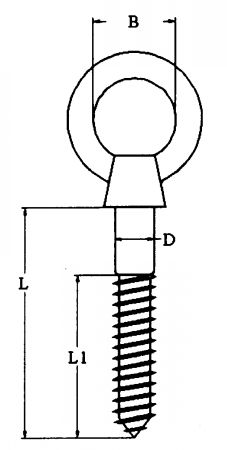

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 987705

Informations

REMARQUE
- Ne pas utiliser comme produit de traction ou de levage.

Documents

Schéma 0

Quantité



Dispo -------- Tout D NC

Prix * --------- Tout NC

Ref ---- Tout 987705-5X50 987706-6X40 987716-6X60 987726-6X80 987736-6X100 987728-8X60 987708-8X80 987718-8X100 987715-10X80 987710-10X100 987720-10X120 987722-12X100 987712-12X120

+

d x L (mm) ---------------- Tout 5X50 6X40 6X60 6X80 6X100 8X60 8X80 8X100 10X80 10X100 10X120 12X100 12X120

L1 (mm) ----------- Tout 30 24 36 48 60 35 50 80 72

B (mm) --------- Tout 11 14 18 22 25 27

D

NC

987705-5X50

5X50

30

11

D

NC

987706-6X40

6X40

24

14

D

NC

987716-6X60

6X60

36

14

D

NC

987726-6X80

6X80

48

14

D

NC

987736-6X100

6X100

60

14

D

NC

987728-8X60

8X60

35

18

D

NC

987708-8X80

8X80

48

18

D

NC

987718-8X100

8X100

60

18

D

NC

987715-10X80

10X80

50

22

NC

NC

987710-10X100

10X100

60

22

D

NC

987720-10X120

10X120

80

22

D

NC

987722-12X100

12X100

60

25

D

NC

987712-12X120

12X120

72

27

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
