ETRIER EN U ETRIER EN U AVEC DOUBLE PLAQUES ET ÉCROUS Inox A4 (Modèle : 9846)

Accueil » ACCES RAPIDE » Visserie Vrac » Accastillage câbles et chaînes » Accastillage Inox A4 » ETRIER EN U ETRIER EN U AVEC DOUBLE PLAQUES ET ÉCROUS Inox A4 (Modèle : 9846)

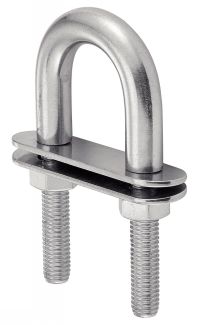

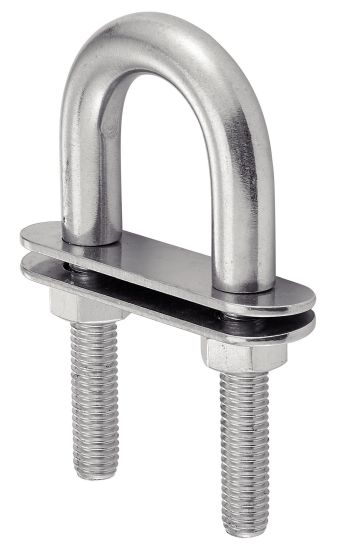

Photos

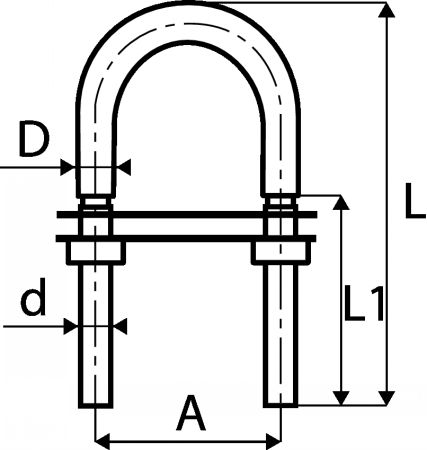

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 984604

Informations

REMARQUE
- Ne pas utiliser comme produit de traction ou de levage.

Documents

Schéma 0

Quantité



Dispo -------- Tout NC D

Prix * --------- Tout NC

Ref ---- Tout 984604-4X62 984605-5X78 984616-6X80 984606-6X90 984618-8X80 984608-8X100 984620-10X90 984630-10X110 984610-10X135 984602-12X130 984612-12X150

+

d x L (mm) ---------------- Tout 4X62 5X78 6X80 6X90 8X80 8X100 10X90 10X110 10X135 12X130 12X150

L1 (mm) ----------- Tout 30 48 42 40 52 35 55 80 65 85

D (mm) --------- Tout 5 6 8 10 12 14

A (mm) --------- Tout 30 36 35 45 50 60

NC

NC

984604-4X62

4X62

30

5

30

D

NC

984605-5X78

5X78

48

6

36

D

NC

984616-6X80

6X80

42

8

36

D

NC

984606-6X90

6X90

42

8

36

D

NC

984618-8X80

8X80

40

10

35

D

NC

984608-8X100

8X100

52

10

45

D

NC

984620-10X90

10X90

35

12

50

NC

NC

984630-10X110

10X110

55

12

50

NC

NC

984610-10X135

10X135

80

12

50

NC

NC

984602-12X130

12X130

65

14

60

D

NC

984612-12X150

12X150

85

14

60

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
