EMBOUT À SOUDER M Inox 316 ISO 7-1 (Modèle : 9164)

9164 EMBOUT À SOUDER M Inox 316 - ISO 7-1

Photos

Embout à souder M

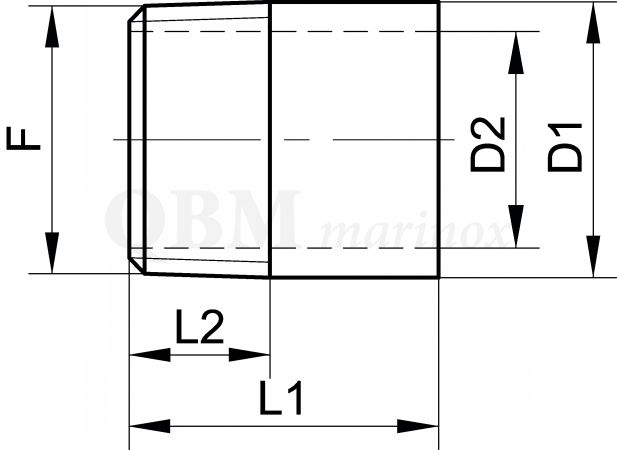

Dessins techniques

Embout à souder M
EXEMPLE DE COMMANDE : Référence
916403

Informations

Embout à souder mâle - Inox 316

> Diamètres disponibles : du DN10 au DN50
- Filetage Gaz

> Caractéristiques de l' embout à souder mâle - Inox 316 :
Tube Roulé / Soudé

> Pression nominale de l' embout mâle : PN50

> Norme ISO 7-1

Pour plus de dimensions, contectez -nous

Documents

Schéma 0

Quantité

+

D
NC
916403

10
3/8"
17,1
12,6
R 3/8"
23
10
D
NC
916404

15
1/2"
21,3
16,3
R 1/2"
25
13
D
NC
916405

20
3/4"
26,9
21,9
R 3/4"
30
14
NC
NC
916406

25
1"
33,7
27,7
R 1"
32
17
D
NC
916407

32
1"1/4
42,4
36,4
R 1"1/4
33
19
NC
NC
916408

40
1"1/2
48,3
42,3
R 1"1/2
35
19
D
NC
916409

50
2"
60,3
53,3
R 2"
40
23

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
