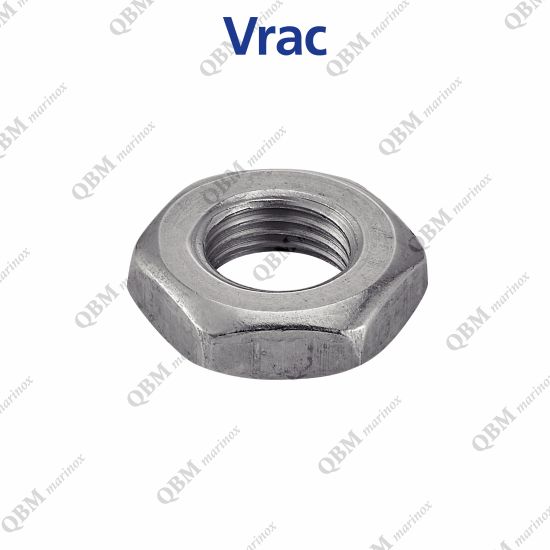

ÉCROU BAS HEXAGONAL - FILETAGE METRIQUE PAS FIN INOX A4 Inox A4 DIN 439 - (similar ISO 8675, NFE25-405, UNI 5589) (Modèle : 9129)

Accueil » Nos Produits » Visserie » Ecrous » Ecrous Inox A4 » ÉCROU BAS HEXAGONAL - FILETAGE METRIQUE PAS FIN INOX A4 Inox A4 DIN 439 - (similar ISO 8675, NFE25-405, UNI 5589) (Modèle : 9129)

Photos

Nouveau

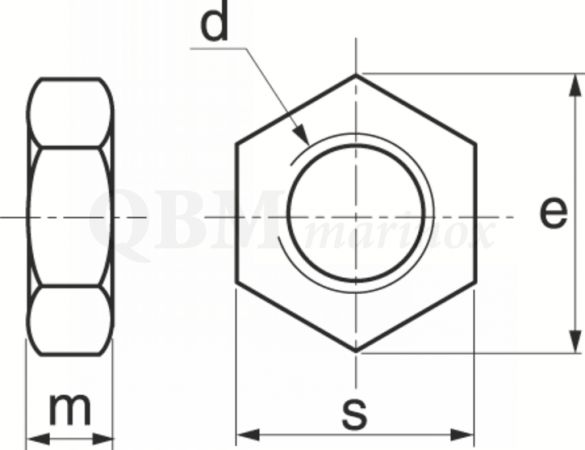

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 912908

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout NC D

Prix * --------- Tout NC

Ref ---- Tout 912908 912910 912911 912912 912913 912914 912916 912918 912920 912924

+



d (mm) --------- Tout M8 M10 M11 M12 M13 M14 M16 M18 M20 M24

Pas (mm) ------------ Tout 1 1,25 1,5

e (mm) --------- Tout 14,38 18,9 21,1 24,49 26,75 29,56 32,95 39,55

m (mm) --------- Tout 4 5 6 7 8 9 10 12

s (mm) --------- Tout 13 17 19 22 24 27 30 36

NC

NC

912908



M8

1

14,38

4

13

D

NC

912910



M10

1

18,9

5

17

NC

NC

912911



M11

1,25

18,9

5

17

NC

NC

912912



M12

1,25

21,1

6

19

NC

NC

912913



M13

1,5

21,1

6

19

NC

NC

912914



M14

1,5

24,49

7

22

D

NC

912916



M16

1,5

26,75

8

24

NC

NC

912918



M18

1,5

29,56

9

27

NC

NC

912920



M20

1,5

32,95

10

30

NC

NC

912924



M24

1,5

39,55

12

36

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
