CIRCLIPS EXTÉRIEUR ANNEAU D'ARRÊT EXTÉRIEUR POUR ARBRE Inox A2 DIN 471 (Modèle : 9250)

Accueil » Nos Produits » Bâtiment / Industrie » Eléments à sertir » Inox A2 » CIRCLIPS EXTÉRIEUR ANNEAU D'ARRÊT EXTÉRIEUR POUR ARBRE Inox A2 DIN 471 (Modèle : 9250)

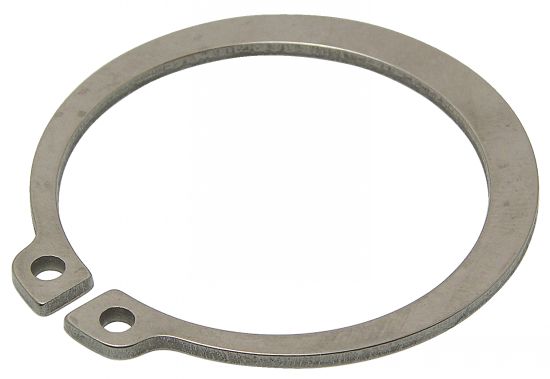

Photos

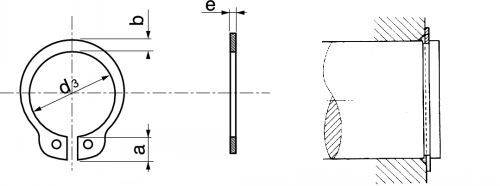

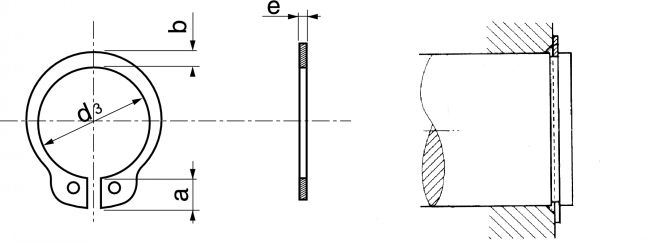

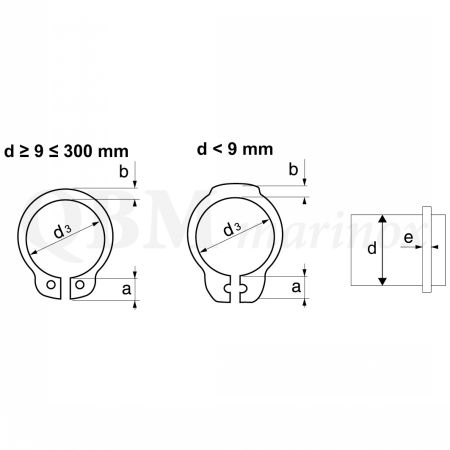

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 925004

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout NC D

Prix * --------- Tout NC

Ref ---- Tout 925004 925005 925006 925008 925010 925012 925014 925016 925018 925020 925022 925025 925030 925032 925035 925040 925050 925060

+

d (mm) --------- Tout 4 5 6 8 10 12 14 16 18 20 22 25 30 32 35 40 50 60

e (mm) --------- Tout 0,4 0,6 0,7 0,8 1 1,2 1,5 1,75 2

d3 (mm) ----------- Tout 3,7 4,7 5,6 7,4 9,3 11 12,9 14,7 16,5 18,5 20,5 23,2 27,9 29,9 32,2 36,5 45,8 55,8

a (mm) --------- Tout 2,2 2,5 2,7 3,2 3,3 3,5 3,7 3,9 4 4,2 4,4 5 5,2 5,6 6 6,9 7,4

b (mm) --------- Tout 0,9 1,1 1,3 1,5 1,8 2,1 2,2 2,4 2,6 2,8 3 3,5 3,6 3,9 4,4 5,1 5,8

NC

NC

925004

4

0,4

3,7

2,2

0,9

D

NC

925005

5

0,6

4,7

2,5

1,1

D

NC

925006

6

0,7

5,6

2,7

1,3

D

NC

925008

8

0,8

7,4

3,2

1,5

D

NC

925010

10

1

9,3

3,3

1,8

NC

NC

925012

12

1

11

3,3

1,8

NC

NC

925014

14

1

12,9

3,5

2,1

NC

NC

925016

16

1

14,7

3,7

2,2

D

NC

925018

18

1,2

16,5

3,9

2,4

NC

NC

925020

20

1,2

18,5

4

2,6

NC

NC

925022

22

1,2

20,5

4,2

2,8

D

NC

925025

25

1,2

23,2

4,4

3

D

NC

925030

30

1,5

27,9

5

3,5

D

NC

925032

32

1,5

29,9

5,2

3,6

D

NC

925035

35

1,5

32,2

5,6

3,9

D

NC

925040

40

1,75

36,5

6

4,4

D

NC

925050

50

2

45,8

6,9

5,1

D

NC

925060

60

2

55,8

7,4

5,8

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
