BAGUE D'ARRÊT POUR ARBRE BAGUE ARRÊT Inox A4 DIN 6799 (Modèle : 9086)

Accueil » ACCES RAPIDE » Visserie Vrac » Rondelles » Rondelles Inox A4 » BAGUE D'ARRÊT POUR ARBRE BAGUE ARRÊT Inox A4 DIN 6799 (Modèle : 9086)

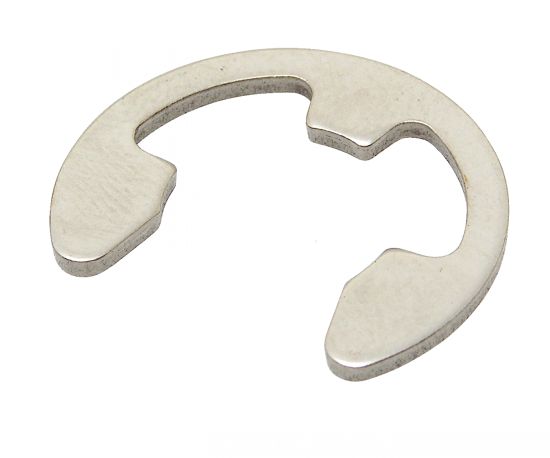

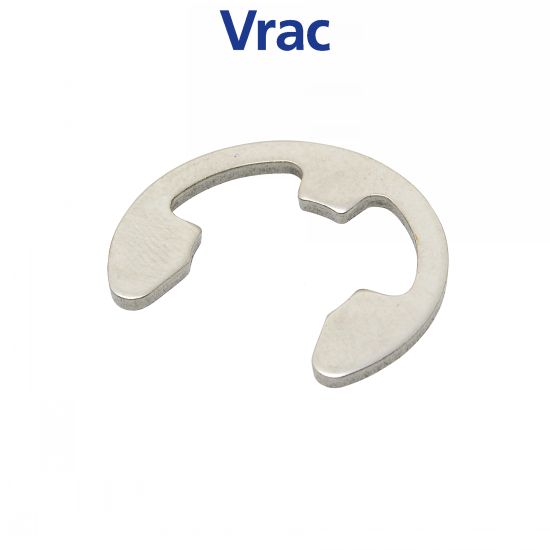

Photos

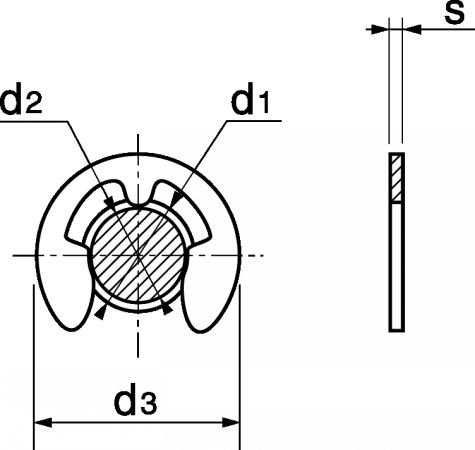

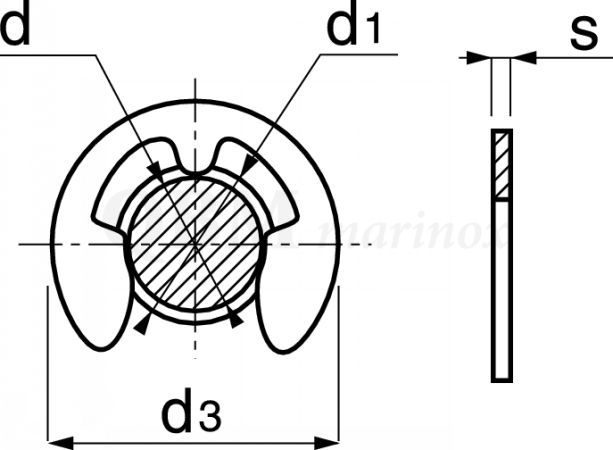

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 908604

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout D

Prix * --------- Tout NC

Ref ---- Tout 908604-4 908605-5 908606-6 908607-7 908608-8 908609-9 908610-10 908612-12

+

d1 (mm) ----------- Tout 7 8 9 11 12 14 15 18

d2 (mm) ----------- Tout 5 6 7 8 9 10 11 13

d3 (mm) ----------- Tout 9,3 11,3 12,3 14,3 16,3 18,8 20,4 23,4

s (mm) --------- Tout 0,7 0,9 1 1,1 1,2 1,3

D

NC

908604-4

7

5

9,3

0,7

D

NC

908605-5

8

6

11,3

0,7

D

NC

908606-6

9

7

12,3

0,7

D

NC

908607-7

11

8

14,3

0,9

D

NC

908608-8

12

9

16,3

1

D

NC

908609-9

14

10

18,8

1,1

D

NC

908610-10

15

11

20,4

1,2

D

NC

908612-12

18

13

23,4

1,3

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
