VIS MÉTAUX TÊTE HEXAGONALE FILETAGE PARTIEL VIS MÉTAUX TH ALUMINIUM P60 FINITION AOI (ANODISÉ INCOLORE) ALU DIN 931 (Modèle : 9741)

Accueil » ACCES RAPIDE » Visserie Vrac » Vis aluminium » VIS MÉTAUX TÊTE HEXAGONALE FILETAGE PARTIEL VIS MÉTAUX TH ALUMINIUM P60 FINITION AOI (ANODISÉ INCOLORE) ALU DIN 931 (Modèle : 9741)

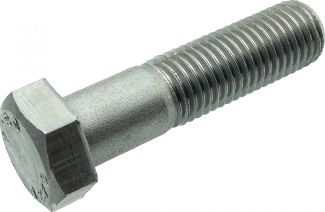

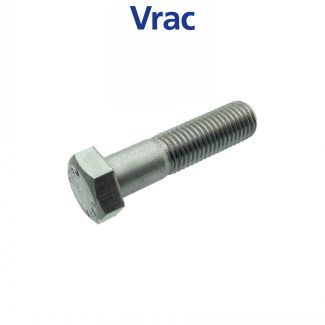

Photos

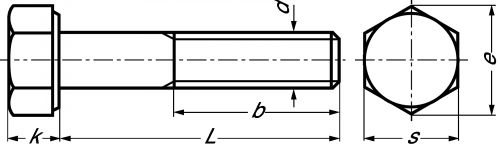

Dessins techniques

EXEMPLE DE COMMANDE :

Référence 974134

Informations

Aucune information supplémentaire sur ce produit.

Documents

Schéma 0

Quantité



Dispo -------- Tout NC

Prix * --------- Tout NC

Ref ---- Tout 974107-10X50 974144-12X45 974136-12X60 974155-14X50 974157-14X70

+

d (mm) --------- Tout 10 12 14

L (mm) --------- Tout 50 45 60 70

e (mm) --------- Tout 18,9 21,1 24,49

k (mm) --------- Tout 6,4 7,5 8,8

s (mm) --------- Tout 17 19 22

b (mm) --------- Tout 26 30 34

NC

NC

974107-10X50

10

50

18,9

6,4

17

26

NC

NC

974144-12X45

12

45

21,1

7,5

19

30

NC

NC

974136-12X60

12

60

21,1

7,5

19

30

NC

NC

974155-14X50

14

50

24,49

8,8

22

34

NC

NC

974157-14X70

14

70

24,49

8,8

22

34

Produits diponibles sous 3 jours
* Autres dimensions disponibles sur demande
